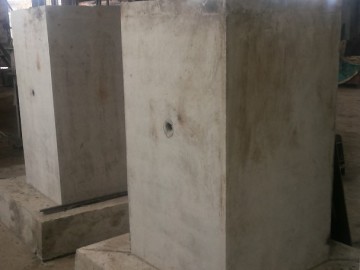

Фундаменты подстанций — это несущие элементы, на которых закрепляются колонны объектов и стойки опор открытых распределительных устройств. Основание принимает на себя нагрузку от конструкций и направляет ее в грунт. Железобетонные изделия имеют высокие показатели прочности и показывают сопротивление динамическим нагрузкам.

Виды и особенности применения

Производство оснований ведется из бетона класса прочности на сжатие B15, B25, B30. Класс по морозостойкости составляет F100-F200, водонепроницаемость — W4-W6. Фундаменты под трансформаторные подстанции бывают двух типов:

• стаканные имеют цилиндрическое или квадратное сечение и применяются при строительстве объектов в экстремальных условиях,

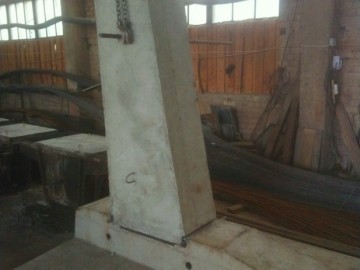

• грибовидные состоят из плиты и прямой/ наклонной стойки и подходят для эксплуатации в умеренных климатических условиях.

Высота надземной части фундамента зависит от вида комплектной трансформаторной подстанции (КТП) и составляет от 0,2 м до 1,8 м:

• КТП киоскового типа возводится на свайном основании, подходит для монтажа на нестабильном грунте,
• КТП контейнерного типа обустраивается при эксплуатации в удаленных районах.
• КТП мачтового типа ограничена по мощности, используется для снабжения небольших объектов, поэтому основание может быть облегченным.

До сих пор возведение фундамента под КТП ведется с применением металлических лежней — арматуры Т-образной формы. Количество лежней и схема их расположения зависит от размеров электроподстанции. Современным типом считается монолитное основание, особенно когда собираются объекты с несколькими трансформаторами. При такой технологии используется ФБС фундамент КТП. Он строится на участке из одинаковых компонентов.
